THÔNG SỐ KỸ THUẬT VAN CÂN BẰNG TỰ ĐỘNG BALANCTEC D
|

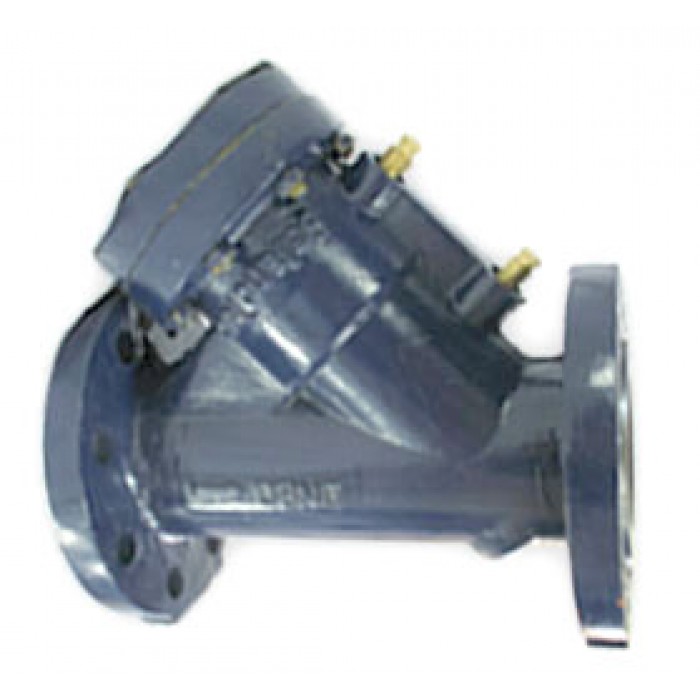

Hình ảnh
|
Thông số kỹ thuật
|
|
|
BalancTec D
Đường kính: DN 2” ¸ 4" (50 ¸100 mm)
Vật liệu chế tạo:
Thân: Gang
CARTRIDGE: Thép không rỉ SUS304
O-RING: EPDM
Nối ống: Đường kính DN 2" nối ISO/BSP (tùy chọn NPT).
Đường kính DN 2.1/2",3",4" nối bích theo CLASS 300.
Núm điều chỉnh trên thân : ISO/BSP (tùy chọn NPT).
Áp lực/ nhiệt độ tối đa: 25 BAR/ 120 0C
Dải lưu lượng: 5 - 400 US gallon/phút.
Phụ kiện tùy chọn kèm theo: BUILDIN IN STRAINER. 1,3,5 mm. HOLE DIA. SUS304 SCREEN
|
| |
|
Size
|
A
|
B
|
C
|
Trọng lượng
(Kgs.)
|
|
(50)
|
171
|
150
|
82
|
6
|
|
(65)
|
300
|
323
|
190
|
24
|
|
(80)
|
318
|
324
|
210
|
28
|
|
(100)
|
396
|
434
|
254
|
67
|
|
|
Size
|
Control diff.
pressure
range(psi)
|
Flowrate (US.gallon per minute)
|
|
2"
|
3¸21
|
5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,2
6,27,28
|
|
6¸44
|
7,8,9,10,11,12,13,14,15,17,19,21,23,25,27,29,31,33,55,37,3
9,40
|
|
9¸55
|
12,14,16,18,20,22,24,26,28,30,32,3,36,38,40,41,44,46,48,50
,52,54,56,58,60
|
|
21/4"
3"
|
3¸21
|
10-90 INCREMENTS 5US.GPM
|
|
6¸44
|
10-128 INCREMENTS 5US.GPM
|
|
9¸55
|
15-200 INCREMENTS 5US.GPM
|
|
4 "
|
3¸21
|
18-180 INCREMENTS 5US.GPM
|
|
6¸44
|
30-252 INCREMENTS 5US.GPM
|
|
9¸55
|
30-400 INCREMENTS 5US.GPM
|
Ghi chú: 1 US gallon = 3,78 lít.
1 bar = 14, 504 psi = 100 000 Pa = 100 kPa = 0,1 MPa = 1,02 at = 0,987 atm = 750 Torr .
|
